編者按：重慶市中醫骨科醫院整體遷建學術報告廳項目是疫情過后首個集聲學裝飾、聲光電為一體的綜合性項目，該項目建設階段大多數時間處于疫情階段，但是匯錦人在疫情面前，科學防范、運用專業知識和技能水平，以專業的能力，合理的價格獲得用戶及專家認可。該項目的建成將成為渝中區中醫醫院類標桿工程。
重慶市中醫骨科醫院整體遷建學術報告廳項目
重慶市中醫骨科醫院創建于1958年，是全國19個國家級中醫重點骨傷專科醫療機構之一，獲得中醫骨傷名科稱號，是國家中醫藥管理局“十五”、“十一五”、“十二五”重點專科（骨傷科）建設單位，是重慶市醫保定點醫院。

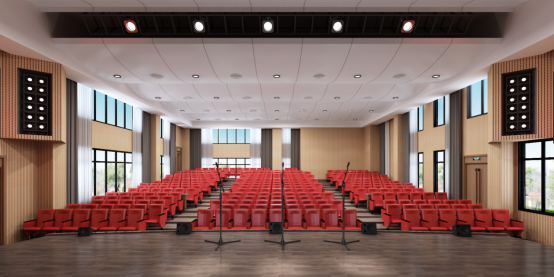

重慶市中醫骨科醫院報告廳位于醫院新建項目B棟1層。觀眾席設計約338座，功能定位以會議報告為主，兼顧文藝演出的多功能廳堂，由觀眾廳、主席臺、設備間、音響燈光控制室等區域組成，報告廳面積約380㎡，其中包括：觀眾廳約270㎡，主席臺區域約110㎡，音響燈光控制室約8㎡，設備間約8㎡。
本次項目范圍為聲學裝飾裝修系統、電氣系統、聲光電智能化系統。
裝飾裝修系統
本次裝飾設計按照現代化時尚簡約風格進行設計，觀演區采用豐富的曲面吊頂造型及陣列的塊面造型。頂棚造型的傾斜度、反射角，吸聲參數等充分滿足聲學設計要求。以簡潔大氣的裝飾手法，呼應建筑外立面，達到室內、外相輔相成、協調統一。滿足綜藝演出、會議、教培的多用途的使用要求。
為了滿足報告廳多用途的使用要求，滿場混響時間設定為1.0s。對裝飾材料選擇進行調整，觀眾廳墻面大部分采用木質吸音板，為更好滿足建聲標準，舞臺側墻和后墻做成黑色阻燃吸聲裝飾軟包，舞臺頂刷黑漆，觀眾席天棚材料在滿足聲學設計的要求下，同時考慮耐久性美觀性采用采用穿孔鋁單板+吸音棉的形式。舞臺地面采用專業舞臺木地板，適合舞臺表演、跳舞使用，同時觀眾席地面也采用實木地板進行敷設，能夠很好的做到吸聲效果。其他吸聲方面，考慮了雙層電動窗簾、隔音門等。
電氣系統
照明系統：觀眾廳選用LED漫反射燈帶、LED節能筒燈，計算照度達到328ux；整個演示廳根據消防規范，設置了相應的應急照明燈、疏散指示燈等。
配電箱：音控室配電箱40kw、舞臺燈光、機械配電箱45kw、LED屏配電箱155kw、應急照明配電箱3kw等。
專業擴聲系統
報告廳擴聲達到《廳堂、體育場館擴聲系統設計規范》 GB／T 28049-2011 多功能類擴聲系統聲學特性指標一級標準。音質主觀感受達到清晰、圓潤、均勻的優質音響效果。大廳各部分應有足夠的響度、聲能均勻分布。
揚聲器布局采用左右聲道設計方式，主擴聲揚聲器應采用有源陣列揚聲器，在舞臺臺口左右側上空各吊掛1串揚聲器組，每組由3只雙8寸有源陣列揚聲器組成，揚聲器采用自主生產的“GAINER”牌揚聲器，其音箱單元采用意大利B&C單元，左右有源陣列揚聲器組承擔主要放音任務。在舞臺臺口左右側墻處各設計1只雙18寸超低頻揚聲器，嵌入式安裝，外蒙透聲布,豐富演出擴聲的低頻效果。舞臺上設計2只12寸返聽揚聲器，主要用于發言人、演奏者、表演人員，能夠清楚的從返聽中聽到他自己的聲音和別人的聲音。
功率放大器采用帶DSP數字功率放大器，內含原廠揚聲器數據，具有DSP處理功能，其額定輸出功率與揚聲器功率比不小于1.8:1、以此保證揚聲器達到最佳聲音效果。
拾音系統，會議拾音部分，會議發言席設計一定數量的全數字化會議話筒，話筒擁有超強抗手機干擾能力，具備數模雙輸出，雙備份連接功能，主席單元具備優先發言權。演講臺設計1套獨立演講話筒，用于作報告、演講使用。表演拾音部分，設計4只大振膜合唱話筒、6套無線手持話筒、6套無線頭戴話筒及相應的無線放大系統，滿足歌舞表演、合唱拾音功能。
調音系統采用數字主調音臺，支持48個輸入通道、24路混音輸出，具有7英寸的彩色觸摸屏進行操控。采用數字基站傳輸，網絡傳輸模式，減少傳輸環節和線路路數，提高線路可靠性穩定性。
控制室設計監聽耳機、監聽音箱，便于操作人員確認最終場內播放聲音效果的揚聲器系統。設計1臺外置聲卡和可編輯音視頻的工作站，進行音視頻編輯和播放。
為保證擴聲系統傳輸線路質量和穩定性，音箱線與音頻線, 采用優質高純度（OFC）無氧銅絲絞合。
視頻顯示系統
根據鏡框式舞臺的結構，在舞臺臺口上空設計1塊點間距3mm的全彩會標屏，尺寸11.328m*0.576m(寬*高)，用于顯示會議主題、標題等內容。主席臺后方設計1塊點間距2.5mm的全彩背景屏，尺寸7.04m*4.32m(寬*高),分辨率≥2K(2816*1728),刷新率：3840HZ，背景屏左右側分別設計2塊點間距2.5mm的全彩豎屏，尺寸約1.28m*4.32m(寬*高)，配合背景屏可以拼接顯示一個畫面，或者每塊屏獨立顯示不同畫面。舞臺臺口左右側墻處各設計1塊點間距1.25mm的全彩屏，尺寸2.24m*1.28m(寬*高)，分辨率1792*1024，主要用于顯示會議主題、PPT、電子文擋等。
LED屏采用模組前維護方式，滿足報告廳的視頻顯示需求，LED屏設計達到GB 50464-2008 《視頻顯示系統工程技術規范》中規定的LED顯示系統的性能和指標甲級標準。
LED屏控制系統，對視頻源進行處理，集混合視頻切換、點對點同步拼接器、多畫面顯示為一體，實現LED屏分屏顯示、合成一個畫面顯示；
報告廳觀眾席最后方設計1臺30倍光學變焦的高清會議攝像機，結合高清會議錄播主機，實現對報告廳音視頻系統的錄播、直播功能。
舞臺區域設計2臺返看電視，滿足主席臺領導返看使用。
整個報告廳的視頻信號切換采用1臺高清混合矩陣，支持32進32出，矩陣對VGA、HDMI、DVI、SDI等不同信號源進行進行切換，支持模擬／數字、高清／標清多格式視頻的混合輸入輸出功能。
舞臺燈光系統指標
按國家標準垂直照度值達到1200-1500LUX，照度均勻，顯示指數Ra≥90%，色溫3200K-5600K可調，滿足高清攝影需要，采用燈具符合國家節能減排標準，采用LED舞臺燈具和高效光源燈具，廳堂無眩光，系統穩定可靠。報告廳的舞臺燈光光位采用全方位立體布置，包括面光、耳光、追光、臺內頂部光、臺內側光等區位。
面光：設計了1道面光，12只200W的LDE成像燈，固定燈桿吊裝，采用明裝方式，且在暖通風管上方鋪設面光馬道，方便檢修。主要作用是照亮舞臺前部表演區，對人物正面進行照明。
耳光：設計了2道耳光，左右各4只200W的LDE成像燈，位于臺口外兩側，斜投于舞臺的光，分為上下兩層，主要輔助面光，加強面部照明，增加人物、景物的立體感。
臺內頂部光：布置2道頂光。主要用于舞臺縱深表演區空間作景區照明光，前后排光相互銜接使表演區獲得均勻的照度和色彩。在舞臺頂部布置2道逆光，自舞臺逆方向投向舞臺，可勾畫出人物、景物的輪廓，增強立體感和透明感。
臺內側光：在舞臺兩側各布置側光吊籠，左右各6只LED帕燈，從舞臺內兩側上方投向舞臺，主要用于人物或景物的側面照明，增加立體感、輪廓感。適合表現浮雕、人像具有體積感的形象，也可表現較強的明暗對比效果。
特效設備：為了豐富表演過程中的特殊效果，提高舞臺演出的藝術感染力。配置三合一電腦燈，追光燈以及煙機、泡泡機等效果設備。
控制系統：采用燈控臺進行對舞臺燈光的控制，2048個DMX通道，提供4個光隔離DMX輸出端口。10.4" TFT-LCD觸摸屏，中英文操作界面，支持觸摸屏窗口切換功能，共可保存1120個重演程序。
線路預埋：在舞臺各區域預留大量電源調光線路、DMX512信號線路、以太網線路、直火供電線路，確保今后的擴展使用。
舞臺機械系統
舞臺機械滿足不同運用場景的燈具更換，省時省力，方便快捷，舞臺上燈具吊桿，均采用電動吊桿方式，吊桿的吊點數不少于5個，承重不低于600KG。面光、耳光、側光則采用固定安裝方式。
舞臺柵頂結構，采用馬道式鋪設方式，滿足負荷要求及舞臺機械設備安裝要求。
集中控制系統
設計1套設備集中控制系統，實現對音響、燈光、視頻和舞臺機械等不同系統的信號傳輸、設備運行、素材內容調配及效果呈現，統一控制、管理。
結 語
本項目是集聲學裝飾、聲光電、電氣照明為一體的小總包項目，在實施過程中遇到疫情的干擾，技術實現的困難，在中標后乃至施工過程中依然在不斷修改和調整方案，但是最終通過和甲方良好的溝通，以及我們自身過硬的專業技術，將問題一一化解，目前該項目已大部分完工，將在今年正式投入使用。
